这份手册把一台防火罩拆成 9 个可以单独决定的项目：罩体构造、外观处理、前门形式、检修门与观察窗、探测器、报警器、灭火装置、火情联动、辅助功能。每一项都列出可选做法和它的作用，贵方按现场条件逐项挑选即可。
手册不做完整方案书，只解决一个问题：这座充电站该怎么配。选型确认后，我们再据此出具正式技术方案与商务报价。
选型思路与选型顺序
锂电池热失控一旦发生，电池内部会自行释放氧气，燃烧温度高，水、干粉都很难把火真正按灭。防火罩采取的是一条不同的路线：不追求强行扑灭，而是把火情关在一个密闭的盒子里——隔断火势向外扩散，靠密闭空间消耗氧气、配合灭火装置降温抑燃，让电池在受控空间内燃尽，保护罩体之外的设备、货物和人员。
按这条思路，选型的重点不在"哪个部件灭火最强"，而在下面四件事，也是建议的选型顺序：
- 先定关得住多久（罩体构造）：罩体耐火时长要和现场可承受的处置时间对齐。有人值守的车间，1 小时通常够用；无人值守、夜间、周边货值高，建议 2~3 小时。
- 再定关得快不快（前门 + 自动火情联动）："发现火情"到"罩体密闭"之间的这几十秒最关键。自动闭门与切断充电桩电源是核心动作，手动门等于把这段时间交给现场人员。
- 然后定多早能发现、怎么抑制（探测器 + 灭火装置）：探测器决定发现得早不早，灭火装置决定关住之后怎么处理，两者要配套，不要只上其一。
- 最后定管理方式（报警器 + 辅助功能）：有人值守，现场声光报警就够；无人值守要联网、远程通知，并接入贵方已有的系统。
关于耐火时长的说明：罩体构造、板材层数、岩棉填充共同决定耐火时长，可选 1 小时 / 2 小时 / 3 小时等级。碳钢弯折板属于基础结构件，不具备防火耐久等级，也没有相应的检测报告，选型时请留意这一区别。
罩体构造与部件

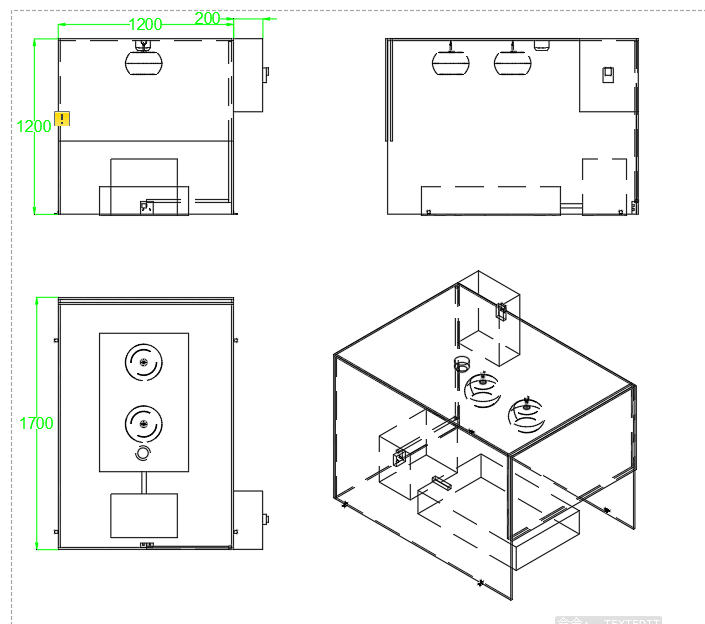

一台防火罩由骨架、防火板（含填充）、前门、检修门与观察窗、电气箱、顶部结构组成，罩内集成探测、报警、灭火与联动控制。AGV/AMR 停入罩体后，充电桩位于罩内，火情被限制在这个空间里。
| 部件 | 作用 | 选型关联项 |
|---|---|---|
| 骨架 | 罩体承重与固定框架，镀锌方管或不锈钢方管 | 3.1 罩体材质 |
| 防火板 / 填充 | 阻燃与隔热主体，单层板或双层板夹岩棉 | 3.1 罩体材质 |
| 前门 | AGV/AMR 进出通道，火情时关闭形成密闭空间 | 3.3 前门形式 |
| 检修门 / 观察窗 | 不停用设备即可检修与查看罩内状态 | 3.4 检修门与观察窗 |
| 电气箱 | 罩内供电与接线，含 16A 插座，为充电桩供电 | 3.8 自动火情联动控制器 |
| 探测元件 | 温感、烟感、气体或热成像，判断火情 | 3.5 探测器 |
| 报警元件 | 声光报警，单机或联网 | 3.6 报警器 |
| 灭火元件 | 消防球或喷淋，抑制与降温 | 3.7 灭火装置 |
| 地脚固定 | 罩体与地面固定，防止车辆进出时位移 | 标准做法 |
注：CTU 款、叉车款防火罩的选型项目与本手册相同，罩体外形尺寸随车型与充电桩定制。
逐项选型
3.1罩体材质与耐火等级
| 罩体构造 | 性能说明 | 可选耐火等级 |
|---|---|---|
| 碳钢弯折板 | 起到基础的结构防护作用，把设备与外部物理隔开。不具备防火耐久等级，也没有相应的检测报告。 | — |
| 镀锌方管 + A1 级单层防火板 | 骨架承重、板面阻燃，防火性能与整体强度相比基础板明显提升。 | 1 / 2 / 3 小时 |
| 镀锌方管 + 双层防火板 + 岩棉填充（10 cm） | 两层防火板之间填充 10 cm 岩棉，隔热效果最好，是几种构造中耐火时间最长的一种。 | 1 / 2 / 3 小时 |
| 不锈钢方管 + A1 级单层防火板 | 不锈钢骨架配阻燃板，罩体外观规整、表面易清洁，符合食品厂、精密电子厂的要求。 | 1 / 2 / 3 小时 |
| 不锈钢方管 + 双层防火板 + 岩棉填充（10 cm） | 不锈钢骨架配双层板夹岩棉，耐蚀与隔热兼顾，适用于有清洁要求或潮湿的车间。 | 1 / 2 / 3 小时 |
A1 级为建筑材料燃烧性能分级中的不燃级；岩棉为不燃无机纤维，用于隔热填充。实际耐火时长由构造、板厚与填充共同决定，1/2/3 小时为可选等级。
选型提示：涉及消防验收、或需要出具耐火时长资料的场合，建议直接选 A1 级防火板构造；食品、医药、精密电子车间优先不锈钢骨架（易清洁）；充电站紧邻货架、可燃物或高价值货物时，选双层板夹岩棉，把隔热时间拉长。
3.2外观处理
| 外观做法 | 说明 |
|---|---|
| 无包边 | 满足基础功能，边角为板材原边，不做额外处理。 |
| 铝合金包边 | 边角包覆铝合金型材，整机外观较为规整、美观。 |

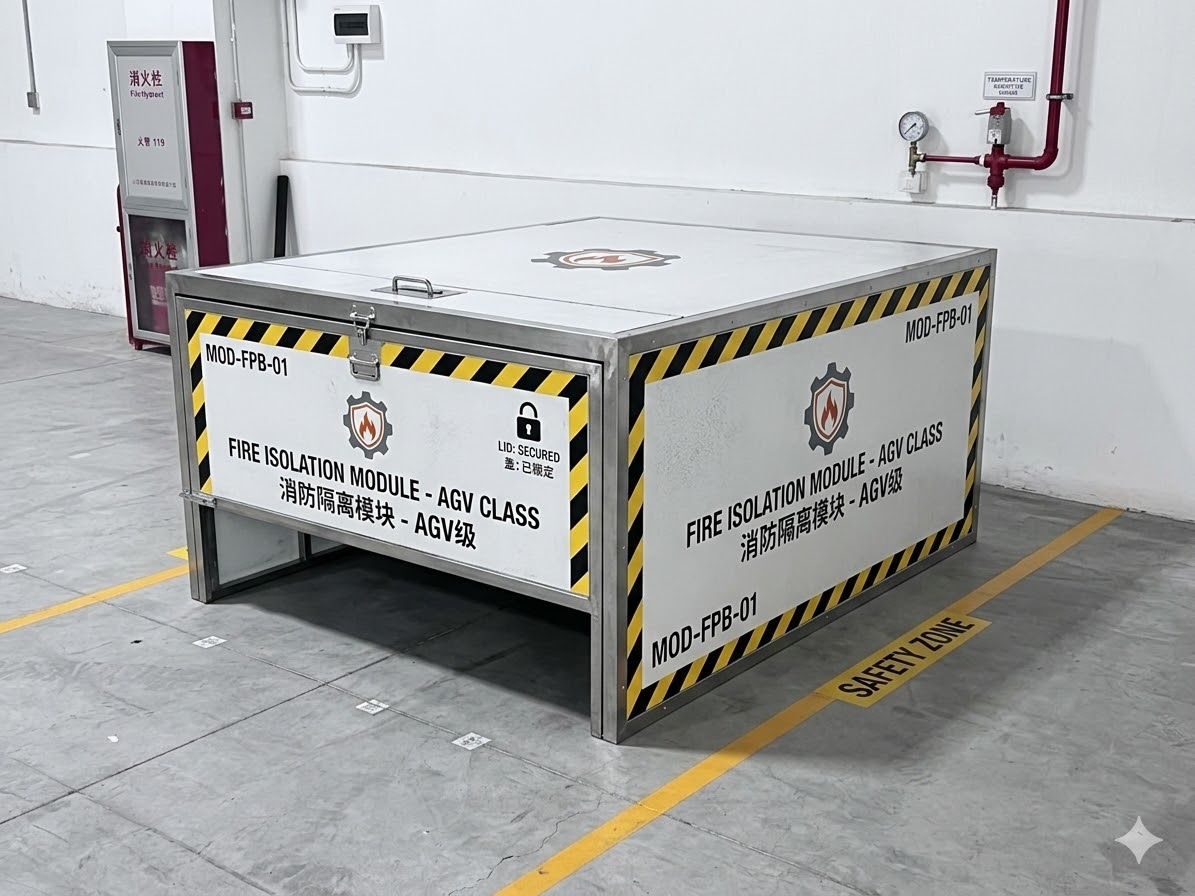

| 不锈钢包边 | 外观美观且表面易清洁，符合食品厂、精密电子厂的要求。 |

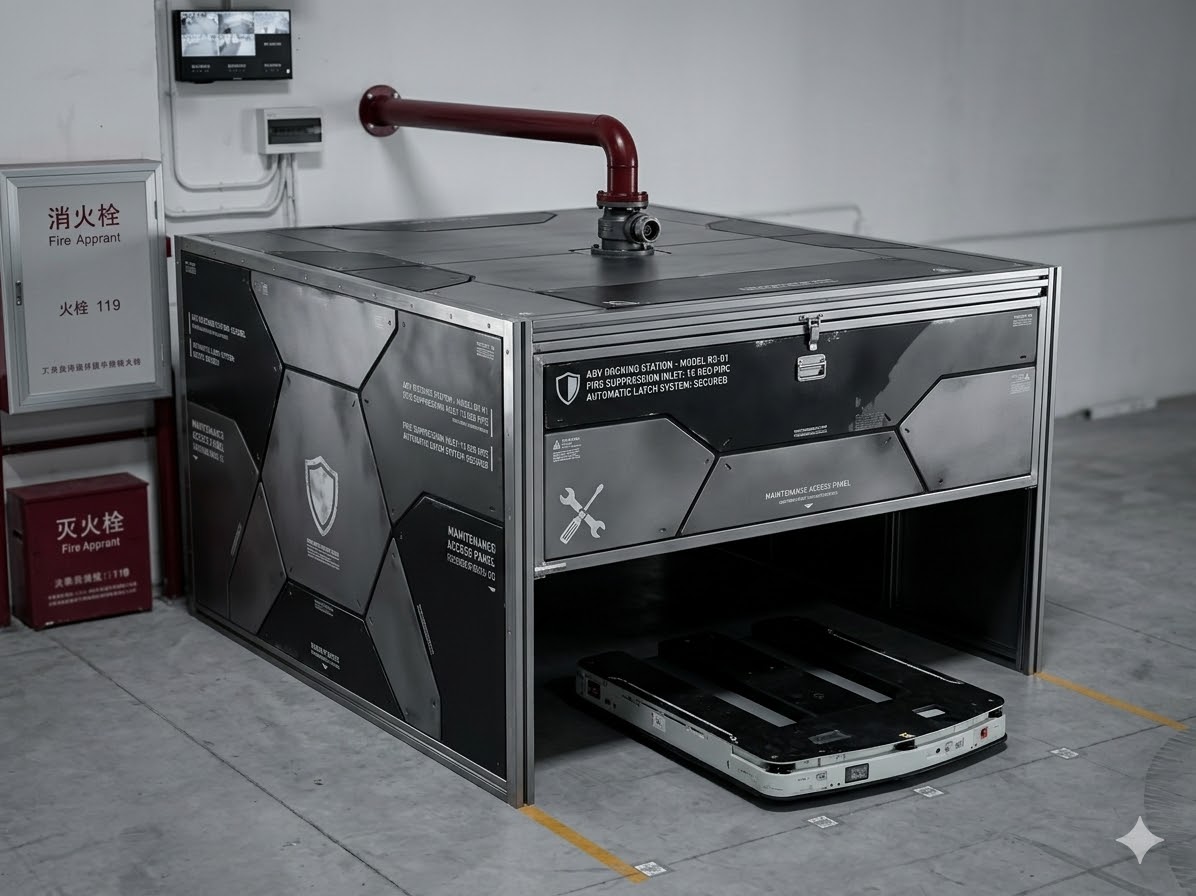

| 外观精美涂装 | 在原色板材表面做装饰涂装与标识加工，可用于站点编号、警示色带、模块标识等现场标识管理。 |
选型提示：涂装与包边只影响外观和现场标识管理，不改变罩体耐火性能。需要把站点编号、警示色带、操作提示做到罩体上时，在选型阶段一并提出，避免后续补做。
3.3前门形式
| 前门形式 | 说明 | 可选开启方式 |
|---|---|---|
| 无前门 | 不设前门，属于最基础的形式，仅靠罩体与灭火元件提供防护。 | — |
| 手动关闭式前门 | 火情时需要人工介入关门，形成密闭空间的速度取决于现场是否有人在岗。 | 上下移动门 / 左右关门 / 上翻门 |
| 自动关闭式前门 | 火情确认后自动关闭并密闭，把火焰隔绝在罩体内部，无需人员到场操作；采用两层式设计，兼顾车辆进出与密闭效果。 | 两层式设计 |
选型提示：前门形式是最容易被忽略、但对结果影响最大的一项。自动门把"发现火情 → 罩体密闭"压缩到秒级；手动门则要看现场有没有人、赶到时还愿不愿意靠近火源。无人值守、夜间无人、周边货值高的场景，建议直接选自动关闭式前门。
3.4检修门与观察窗
| 项目 | 说明 |
|---|---|
| 无检修门 | 不设检修口，检修时需要把防火罩移开。 |
| 侧、后检修门 | 从侧面或后方开门即可检修充电桩与罩内元件，不必移动罩体；后门可做成可拆卸形式。 |
| 上观察窗 | 不用开门即可查看充电桩及罩内状态，便于日常巡检。 |
选型提示：这一项是后期的维护成本。没有检修门的罩体，一次常规巡检或更换灭火剂都要先把罩体移开；建议至少配侧 / 后检修门，若现场不便频繁开门再加观察窗。
3.5探测器
| 探测方式 | 说明 |
|---|---|
| 无探测器 | 不配探测元件。此时报警、断电、自动闭门等联动都无从触发，防护依赖罩体隔离与消防球的物理触发。 |
| 烟感 / 温感 / 烟感 + 温感 | 触发报警器及其它联动动作。烟感与温感同时满足才确认火情，可有效降低粉尘、水汽等造成的误报。 |
| 氢气、一氧化碳探测器 | 锂电池热失控过程中会先逸出氢气、一氧化碳等特征气体，早于明显烟雾与温升，用于更早期的过程感知与预警。 |
| 热成像相机报警 | 监测罩内温度场，对局部过热更敏感；可接入贵方消控室，并留下影像记录。 |
| 电池类探测器 | 自带电池供电，主电断电的情况下仍能工作。 |
选型提示：探测器决定"多早发现"，它同时是整套联动的起点。常规配置选烟感 + 温感双判据；希望更早预警的场合（无人值守、夜间、周边货值高）可叠加气体探测或热成像。热成像的另一重价值是留下影像，便于事后复盘和对外说明。
3.6报警器
| 报警器形式 | 说明 | 可选规格 |
|---|---|---|
| 无报警器 | 不设现场报警，火情只能靠人员自行发现。 | — |
| 单机声光报警器 | 本地报警启动，现场声光同步提示，提示范围限于安装位置周边。 | 小型 / 中型 / 超大型声光 |
| 联网型声光报警器 | 报警可上传到厂区消控中心，现场与值班室同时获知。 | 小型 / 中型 / 超大型声光 |
选型提示：有人值守的车间，单机声光报警即可；无人值守、或厂区已有消控中心的，选联网型。车间面积大、背景噪音高的，选大型或超大型声光，否则现场容易被机器声盖住。
3.7灭火装置
| 灭火装置 | 说明 |
|---|---|
| 无灭火装置 | 只靠罩体隔离，不具备主动抑制能力。 |
| 干粉灭火消防球 | 纯物理工作，不需要其它任何设备触发，供电中断、探测失效时仍会动作；能在前期有效抑制火势，为人员行动留出足够时间。 |
| 水基灭火消防球 | 同样为纯物理工作，无需其它设备触发，前期有效抑制火势，为人员行动留出时间。 |
| 全氟己酮灭火消防球 | 纯气体灭火剂，灭火后无残留、不导电，降温除氧，灭火效果好；价格明显高于干粉与水基方案。 |
| 喷淋系统 | 接入厂区消防管路，消防效果好；灭火后残留多，清理工作量大。 |
选型提示：消防球的价值在于"不依赖电"——主电已断、探测失效，它仍然会动作，属于兜底项。全氟己酮无残留、不导电，对充电桩这类设备更友好；喷淋水量大，选之前先确认设备和周边货物能不能承受水渍，以及厂区消防管路是否已经到位。
3.8自动火情联动控制器
火情确认后由控制器统一执行下面这些动作，动作项可按现场要求组合：
| 联动动作 | 说明 |
|---|---|
| 关闭风扇 | 火情时停止罩体及站点排风，避免助燃与烟气扩散。 |
| 切断充电桩电源 | 自动切断充电桩供电，避免带电设备加剧火情。 |
| 自动闭门控制 | 驱动自动前门关闭并密闭罩体。 |
| 声光报警 | 驱动报警器动作，现场与联网同步提示。 |
| 防火罩内插座 | 罩内预留供电插座。贵方现场实施时只需接入本控制器，箱内无需再另行铺设插座。 |
| 分级判断 | 根据各个不同探测器的触发情况执行不同级别的预案，避免单一信号就动作。具体分级口径在方案确认阶段与贵方共同确定。 |
| WMS 等系统接入 | 报警与事件信息推送到 WMS 等控制系统，纳入仓库/产线统一管理。 |
响应速度：上述动作均可在火情发生后 1 秒 ~ 5 秒内完成。
3.9辅助功能
| 功能 | 说明 |
|---|---|
| 温度显示屏 | 就地显示舱内温度，巡检查看罩内情况不必开门。 |
| 电压电流表 | 显示当前充电电压与电流，掌握充电状态。 |
| 电力监控系统 | Web 端采集监控：记录设备用电量、充电次数、时间等数据，支持多表集中管理与数据上报 WMS 等信息系统的部署方式。 |
| 4G 远程报警 | 报警信息远程推送，适用于无人值守场景。 |
选型提示：辅助功能里，电力监控系统面向的是"运营数据"（用电量、充电次数有账可查，便于能耗与成本核算），4G 远程报警面向的是"安全兜底"（出事时找得到人）。两者服务的人不同，可以按管理分工分别决定。
火情响应时序
把各个部件串起来看，一次火情从发生到被控制，大致经过下面几个节点：
上表时间为设计响应口径，实际响应与所选探测方式、控制器及灭火装置组合有关，最终指标以双方确认的技术方案为准。
参考配置组合
下面四组配置是常见的搭配方式，用来给贵方一个起点。每一格都可以单独调整——可以从四组里各取一部分，也可以只挑需要的项目。
| 项目 | 基础隔离型 | 标准型 | 加强型 | 无人值守型 |
|---|---|---|---|---|
| 罩体构造 | 碳钢弯折板 | 镀锌方管 + A1 级单层防火板 | 镀锌方管 + 双层防火板 + 岩棉 | 不锈钢方管 + 双层防火板 + 岩棉 |
| 耐火等级 | 不做耐火等级要求 | 1 小时 | 2 小时 | 3 小时 |
| 外观 | 无包边 | 铝合金包边 | 铝合金包边 | 不锈钢包边（或精美涂装） |
| 前门 | 手动关闭式（上翻门） | 手动关闭式（左右关门） | 自动关闭式（两层式） | 自动关闭式（两层式） |
| 检修门 / 观察窗 | 无检修门 | 侧、后检修门 | 侧、后检修门 + 上观察窗 | 侧、后检修门 + 上观察窗 |
| 探测器 | 无探测器 | 烟感 + 温感 | 烟感 + 温感（可叠加气体探测） | 烟感 + 温感 + 气体探测 + 热成像 |
| 报警器 | 无报警器 | 单机声光（中型） | 单机声光（中型 / 超大型） | 联网型声光（中型 / 超大型） |
| 灭火装置 | 干粉或水基消防球 | 干粉或水基消防球 | 全氟己酮灭火消防球 | 全氟己酮灭火消防球 |
| 联动动作 | 无联动 | 切电源、自动闭门、声光报警 | 切电源、自动闭门、声光报警、分级判断 | 全部联动 + WMS 等系统接入 + 罩内插座 |
| 辅助功能 | — | 温度显示屏 | 温度显示屏、电压电流表 | 温度显示屏、电压电流表、电力监控系统、4G 远程报警 |
| 适用场景 | 有人值守、周边无可燃物，只做物理隔离与兜底抑燃 | 有人值守的车间与仓库，常规防护 | 半无人值守、周边货值较高的仓储与产线 | 无人值守或夜间无人，需接入消控中心与 WMS 的场合 |
表中配置为参考口径，不代表标准型号。灭火剂量、罩体外形尺寸、消防球数量均需按充电桩与站点尺寸核定。
选型确认表
第一部分请贵方填写现场情况，第二部分直接勾选。两页回传后，我们据此出具正式方案与报价。
第一部分 · 现场情况
第二部分 · 功能勾选
| 项目 | 可选项（在需要的项前打钩） |
|---|---|
| 罩体构造 |
碳钢弯折板
镀锌方管 + A1 级单层防火板
镀锌方管 + 双层板 + 岩棉（10cm）
不锈钢方管 + A1 级单层防火板
不锈钢方管 + 双层板 + 岩棉（10cm）
耐火等级：1 小时 2 小时 3 小时 |
| 外观 | 无包边 铝合金包边 不锈钢包边 外观精美涂装 |
| 前门形式 | 无前门 手动关闭式：上下移动门 左右关门 上翻门 自动关闭式（两层式） |
| 检修门 / 观察窗 | 无检修门 侧、后检修门 上观察窗 |
| 探测器 | 无探测器 烟感 温感 烟感 + 温感 氢气、一氧化碳探测器 热成像相机 电池类探测器 |
| 报警器 | 无报警器 单机声光：小型 中型 超大型 联网型声光：小型 中型 超大型 |
| 灭火装置 | 无灭火装置 干粉灭火消防球 水基灭火消防球 全氟己酮灭火消防球 喷淋系统 |
| 联动动作 | 关闭风扇 切断充电桩电源 自动闭门控制 声光报警 防火罩内插座 分级判断 WMS 等系统接入 |
| 辅助功能 | 温度显示屏 电压电流表 电力监控系统 4G 远程报警 |
供货、实施与质保
交付流程
| 阶段 | 内容 |
|---|---|
| 1 需求沟通 | 确认 AGV/AMR 车型、充电方式、现场布局与防护要求，确定选型清单。 |
| 2 方案设计 | 按现场条件确定罩体尺寸、安装位置、门的形式与电气配置，出具方案与报价。 |
| 3 生产安装 | 按确认方案生产，现场安装调试。 |
| 4 验收培训 | 功能测试验收，对现场操作与管理人员做使用培训。 |
| 5 售后维护 | 定期巡检、耗材（灭火剂等）更换、故障响应。 |
| 6 合规支持 | 提供验收所需的技术资料，协助贵方完成内部审批。 |
定制与质保
- 非标定制：支持针对不同品牌、型号的充电桩与特殊场地条件定制罩体外形与安装方式；罩体外形尺寸按现场核定，不做固定尺寸套用。
- 质保：整机质保 2 年，灭火剂有效期 5 年（以合同约定为准）。
- 灭火剂量与消防球数量：按充电桩与罩体内部空间核定，在方案阶段明确。
联系与文档说明
一句实在话：我们不承诺火灾不会发生。防火罩要做的是——尽量早地发现，尽快把罩体密闭、把充电桩断电，让火情被限制在罩体内部，不波及周边的设备、货物和人员。
文档说明
- 本手册用于选型沟通，所列样式与功能均为可选项，最终配置以双方确认的技术方案与合同为准。
- 产品价格不在本手册范围内，由商务报价单单独提供。
- 文中耐火等级、响应时间为设计口径，与所选探测方式、控制器及灭火装置组合相关。
- 图片中的罩体外形、色彩与标识为示意，实际外观以确认后的图纸与样品为准。
